芯导科技推出高耐压、800mA电流可调的单节锂离子电池线性充电IC

judy-- 周一, 02/13/2023 - 10:56

PLC40561简介

PLC40561T是一款采用小型SOT23-6封装的高耐压单节锂离子电池恒定电流/恒定电压线性充电IC。


器件采用了内部PMOSFET架构，内置防倒充电路，不需要额外增加外部隔离二极管。PLC40561T充电电流和停充电流可通过外部电阻进行设置。芯片内部集成热反馈模块，可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。当充电电流降低到停充电流设定值，同时电池电压充至设定电压，PLC40561T将自动终止充电。当输入电压（交流适配器或USB电源）被拿掉时，PLC40561T自动进入低电流状态，将电池漏电流降至1μA 以下。

应用电路

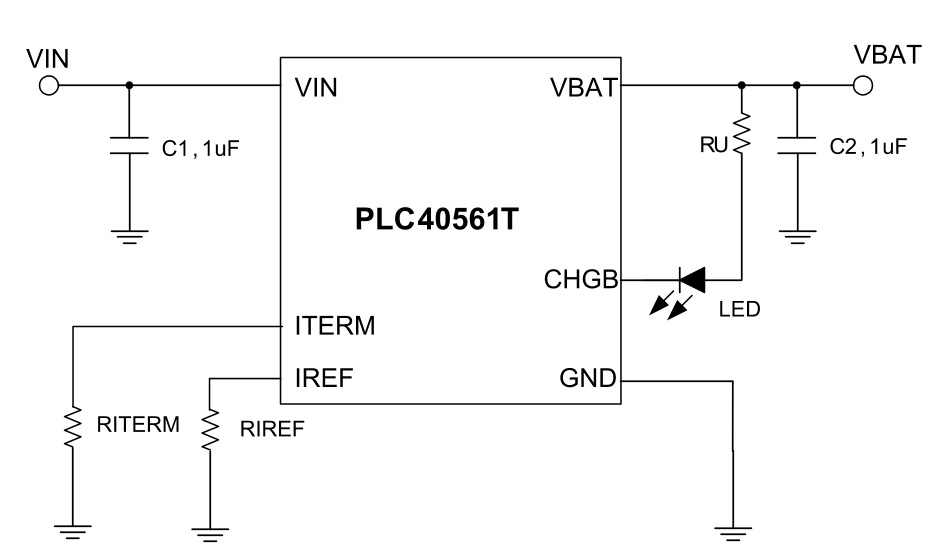

典型应用电路


提升VIN端电压热插拔的

参考应用电路

(推荐值：R1=3Ω,C1=2.2uF)


管脚定义（顶视图）



产品特点

1、功能丰富


  • 充电过压保护

  • 充电完成指示

  • 充电电流可设置

  • 停充电流可设置

  • 充电过温保护

  • 充电电压可选

  • 自动再充电

2、 性能优秀

  • 小型SOT23-6封装

  • 32V最大输入耐压

  • 4.5-5.5V输入电压工作范围

  • 最大可编程充电电流达800mA

  • 5.9V的输入过压保护功能,精度±3%

  • 预充电电压: 精度±1%(0-85℃)

  • 静态功耗低至100nA

  • 停充电流可小至3mA

  • 充电电源拔出时<1μA的电池漏电

  • 无需外置MOSFET、检测电阻器或隔离二极管

3、 应用场景

  • 1A以内充电管理

  • 24V热插拔

  • 300V浪涌等级

  • 超低成本充电要求

  • 小电池涓流充满

应用领域

  • 穿戴类产品

  • 蓝牙音箱

  • 小家电

  • GPS

  • 儿童玩具

  • 便携式设备，各种充电器

企业介绍：

上海芯导电子科技股份有限公司(Prisemi)专注于高品质、高性能的模拟集成电路和功率器件的开发及销售，总部位于上海市张江科学城。

公司于2009年成立，至今已获国家级专精特新“小巨人”企业、“上海市规划布局内重点集成电路企业”、“高新技术企业”、“上海市科技小巨人企业”、“浦东新区重点研发机构”、“五大大中华创新IC设计公司”、“十大最佳国产芯片厂商”、“上海市三星级诚信创建企业”等荣誉资质，并已拥有百余项知识产权。公司已在上海证券交易所科创板上市，股票简称"芯导科技"，股票代码为688230.SH。

芯导科技专注于功率IC（锂电池充电管理 IC、OVP过压保护 IC、音频功率放大器、GaN 驱动与控制IC、DC/DC电源IC等）以及功率器件（ESD、EOS/TVS、MOSFET、GaN HEMT、Schottky等）的开发及应用。公司在深耕国内市场开拓的同时，积极拓展海外市场，目前产品已远销欧美日韩及东南亚等国家与地区，在移动终端、网络通信、安防工控、储能、vwin网站 、光伏逆变器等应用领域具有卓越的产品及整体方案优势。
