拓尔微100W大功率降压转换器TMI3351强势亮相

judy-- 周二, 11/29/2022 - 15:27

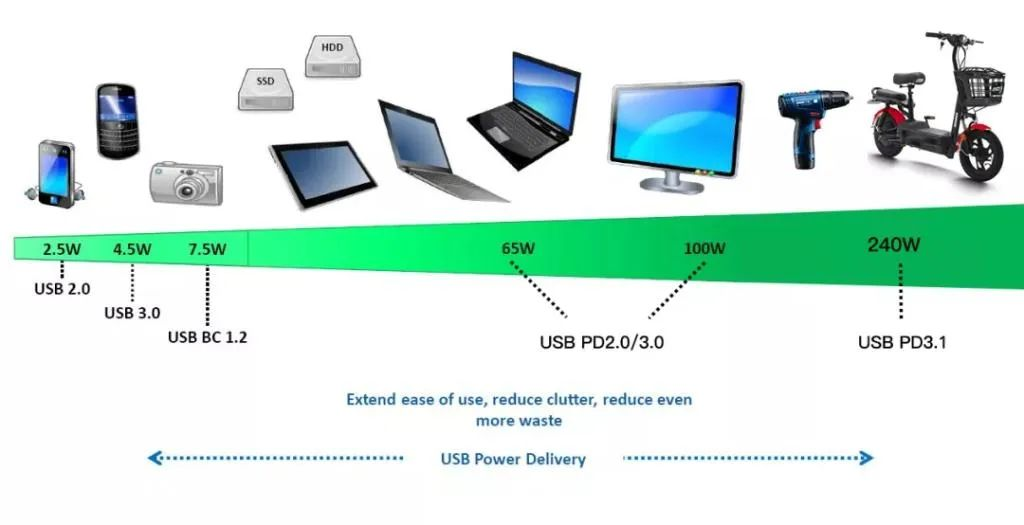

近年来，PD快充协议作为具有强大应用基础的通用快充协议，应用场景由传统的手机和电脑逐步拓展到便携式设备，智能家居，汽车和医疗等领域；随着通用性极强的Type-C应用，统一快充市场是大势所趋。据 BCC Research 数据显示，预计2022年快充渗透率将提升至24%，市场规模将达到27.43亿美元。


拓尔微创新不止

随着USB PD快充的普及，百瓦充电器等大功率、高密度的快充产品在各种产品领域得到广泛的应用，并迅速兴起成为市场主流。针对如此市场发展趋势，拓尔微充分发挥创新能力，牢牢把握市场机遇，最新推出集成两个同步MOS的大功率高效率降压转换器--TMI3351，为PD快充的大功率应用领域提供更好的解决方案。


TMI3351应用原理图

产品特性：

1.宽输入范围：4V-30V

2.集成两个低内阻8mΩ+10mΩ的同步NMOS

3.频率范围可调：100kHz~1MHz

4.外部可调软启动时间以减小开机输入电流过冲

5.可选FCCM或DCM模式

6.内部集成可调线补

7.小体积封装：QFN5*5-28


（TMI3351应用原理图）

超级"芯"方案——TMI3351完美表现

1.功率大：最高功率可达100w，充分满足多口充电器、车充和户外电源等场景的应用需求。

2.效率高：PD协议的所有电压档输出功率均在94%以上，最高接近99%。在24V输入，5V输出带载5A的条件下，效率仍可以达到94%以上。

TMI3351效率曲线

3.散热好：封装上对功率路径设计有大块焊盘分布。


TMI3351封装

4.99.5%占空比：在20Vin转20Vo条件下，TMI3351输入输出的压降均在0.27以内。

TMI3351压差与效率数据

5.集成MOS与小体积封装：封装为QFN5*5-28，散热好效率高，还能做到外围元件少，PCB面积小。
TMI3351应用实物PCB板

拓尔微此次推出的TMI3351兼具大功率和高效率，搭配其协议芯片IM2406、IM2403应用，可为多领域客户提供全套的USB PD电源芯片解决方案，能完美满足PD快充市场需求。

未来，拓尔微也将继续提高产品竞争力，打造更多超级”芯“方案，助力快充市场的繁荣发展。

文章来源：拓尔微电子技术
