南芯科技推出车规级协议芯片，通过AEC-Q100认证

judy-- 周五, 10/21/2022 - 10:51

随着汽车智能化、网联化、电动化迅速发展，国内vwin网站 市场持续增长，有调查称：到2030年vwin网站 成本占比将提升到整车成本的51%，市场规模将超过8000亿元。同时，受国际贸易形势的影响，触发了芯片国产化浪潮，包括南芯科技在内的一批优秀芯片设计公司，凭借强大的研发技术实力，严格的品质管理标准，完整的系统解决方案及良好的供应保障能力，在前装车载充电领域目前已推出多款车载充电方案，为客户提供多种选择。

与传统消费电子芯片相比，车规级芯片在可靠性、安全性、一致性和长效性等方面的表现均更胜一筹；车规级芯片在工作环境的温度范围也更加严格（消费类芯片一般满足0-70℃环境温度，而车规级芯片要满足-40-105℃的使用温度要求）；使用寿命方面，车规级芯片需要保证5-10年，而消费类电子芯片一般不超过5年；汽车芯片在制造和封装测试上比消费电子要求相对高，因此车规级芯片“门槛”更高，对芯片设计公司的能力有着更高要求。

车规协议芯片新品

近期，南芯科技推出三款车规协议芯片，分别是：SC2154Q, SC2021PQ, SC2021Q。这三款芯片可靠性测试均已通过vwin网站 可靠性测试标准：AEC-Q100认证，已成功实现量产。

新品竞争优势：

● 通过AEC-Q100严苛认证，并已成功量产

● 支持多种专有协议，兼容性强

● 提供多重保护，支持快速充电

参考设计：

● SC2154Q：适用于PD/QC 18W/20W/27W应用，支持GPIO配置功率、CDP以及端口模式，不支持功能定制。

● SC2021PQ：适用于PD30/45W/60W/65W应用，支持GPIO配置功率、CDP、端口模式以及自功率分配主从设定，不支持功能定制。

● SC2021Q：适用于PD/小米67W/OPPO 65W/华为SCP 22.5W，支持投屏及USB通信能力，支持功能定制（专案）。

参数对比：


SC2154Q

SC2154Q 是一款适用于汽车应用、Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.1 标准，并支持具有双 DPDM 接口的专有高压快速充电协议。它的主要应用是27W及以下输出功率的车载充电器。

SC2154Q 支持Apple 2.4A, BC1.2, DCP, CDP, AFC, FCP以及其他主流快充协议。可以通过调整外置电阻配置输出阻抗，覆盖18W，20W以及27W应用，支持5V，9V固定电压档位输出。支持通过外置电阻配置Type-C，Type-A 输出模式，支持CC插入方向指示，支持过温降额，过问保护以及输入电压欠压降额功能，为车载应用提供全方位保护。有效保证系统稳定可靠运行。SC2154Q 采用 32pin-QFN 封装。


SC8101Q+SC2154Q EVM


典型应用框图

SC2021PQ

SC2021PQ 是一款适用于汽车应用，最高支持65W的 Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.1 标准，并支持 DPDM 接口的专有高压快速充电协议。它的主要应用于功率输出范围30W~65W 车载充电器。

SC2021PQ 支持Apple 2.4A, BC1.2, DCP, CDP, AFC, FCP 以及其他主流快充协议。可以通过调整外置电阻配置输出阻抗，覆盖30W，45W, 60W 以及65W 应用，支持5V，9V，12V，15V，20V 固定电压档位以及3.3V~21V 20mV/step 的可调电压档位输出。支持通过外置电阻配置Type-C，Type-A 输出模式，支持CC插入方向指示，支持过温降额，过温保护以及输入电压欠压降额功能，为车载应用提供全方位保护。有效保证系统稳定可靠运行。SC2021PQ 采用 32pin-QFN 封装。

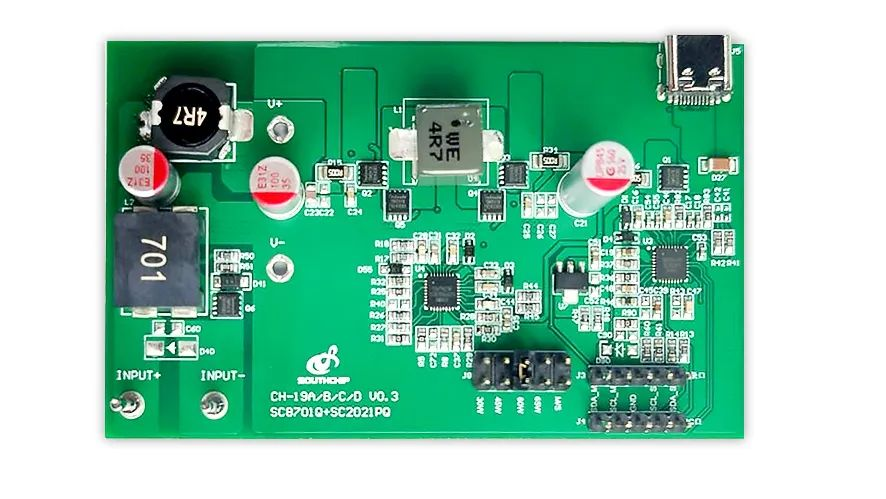

SC8701Q+SC2021PQ EVM

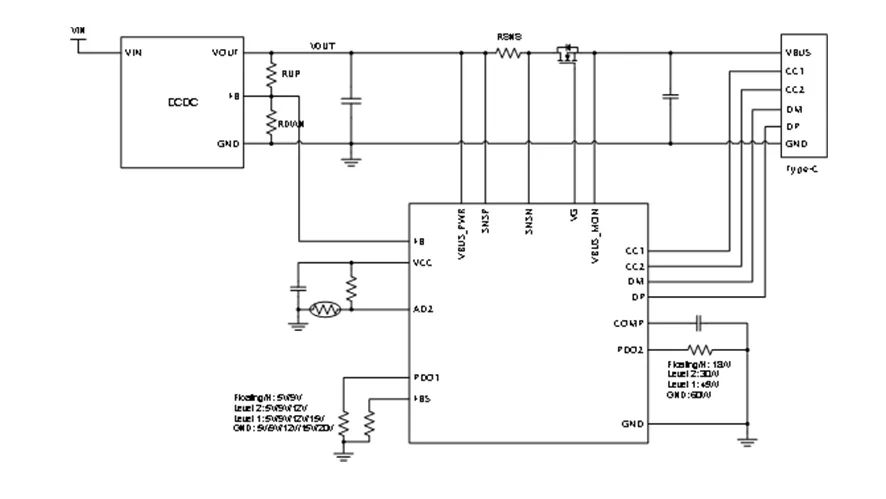

典型应用框图

SC2021Q

SC2021Q 是一款适用于汽车应用的Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.1 标准，并支持具有双 DPDM 接口的专有高压快速充电协议，主要应用于车载充电器。SC2021Q 通过集成 USB PD 基带 PHY、Type-C 检测、双 DPDM PHY、VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流感应来最大限度地减少外部组件，10-bit ADC、双10-bit DAC、NMOS 栅极驱动器、I2C 接口和保护电路。

SC2021Q 内部集成 32k-Byte OTP ROM 和 2.5k-Byte RAM 的 32 位高性能微控制器内核，可为许多应用提供具有成本效益的解决方案。SC2021Q 支持多种保护机制，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）、DPDM 过压保护（DPDM OVP）、 CC 过压保护（CCOVP）、VCONN 过压（VCONN OVP）、VCONN 过流（VCONN OCP）和 VCONN 短路保护（VCONN SCP），有效保证系统稳定可靠运行。SC2021Q 采用 32pin-QFN 封装。


典型应用框图


SC2021Q EVM

结 语

南芯科技最新推出的车规协议芯片，通过AEC-Q100严苛认证，可靠性高，充电性能强，搭配多款车载充电方案，覆盖18~60W，为车载充电方案国产化添砖加瓦。

此外，南芯科技在vwin网站 领域推出了多种车载充电器和无线充电解决方案，并突破实现前装量产，已与多个汽车品牌达成深度合作，欢迎垂询。

解释说明

*文中数据来自南芯实验室，最新数据以南芯官方数据手册为准

*文中图片源自网络，如侵删
