Wi-Fi 6/6E升级之旅，FEM前端模块这个“旅伴”，你选好了吗？

2019年的9月，Wi-Fi联盟宣布正式启动Wi-Fi 6认证计划授权，此举意味着我们正式步入了Wi-Fi 6时代。根据ABI Research的预测，全球Wi-Fi 6芯片组的出货量将从2020年的约4亿增长到2025年的约33亿。可见，在接下来的几年中，Wi-Fi 6技术将处于快速市场上升期，并将加速渗透到我们的生活中。

Wi-Fi作为最成功的无线标准之一，经过20余年的发展，已经打下了自己的一片“江山”。一路走来，不断提速无疑是Wi-Fi标准开疆扩土的一大法宝。

数据显示，Wi-Fi 6（IEEE 802.11ax标准）在160MHz信道宽度下，单流最高速率为1,201Mbps，理论上最大数据吞吐量可达9.6Gbps。这一数值是上一代Wi-Fi 5标准的1.4倍，与初代Wi-Fi标准2Mbps的传输速率相比更是提升了数千倍！正是由于在数据传输速率上的优势，Wi-Fi已经成为无线局域网高速互连的不二之选。

预计到2025年，全球Wi-Fi设备的年出货量将增长到45亿台，全球Wi-Fi装机总量也将达到155亿台以上。届时，Wi-Fi 6将是市场中绝对的主角。

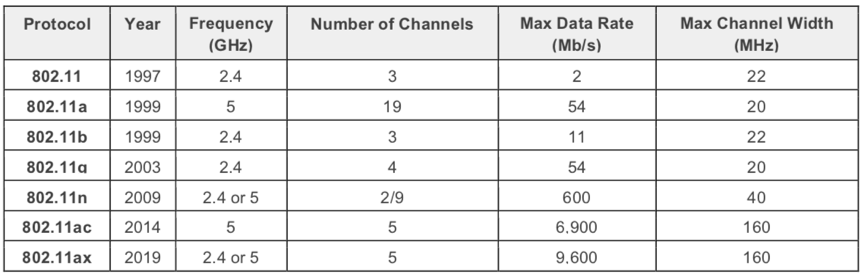

图1：Wi-Fi标准演进（图源：Qorvo）

采用前沿技术，全面提升性能

不过，如果我们仔细审视Wi-Fi 6，会发现Wi-Fi标准的这次迭代升级，并非一次简单的以提高峰值吞吐能力为目的的提速之旅，而是一次性能上的全面突破，在稳定性、可靠性、吞吐量、容量、效率和低延迟等方面实现了全方位的提升。

为了实现这个目标，Wi-Fi用上了各种前沿无线技术。具体来讲，Wi-Fi 6基于这些前沿技术而获得的关键特性优势包括：

支持上行MIMO：尽管Wi-Fi 5就已经采用了MU-MIMO（多用户MIMO）技术，但是仅在下行模式中才支持，而Wi-Fi 6则实现了对上行MU-MIMO的支持，能够处理上下行的8个数据流，使得多个用户可同时上传和下载数据，用户体验大为提升。

更宽的调制：在调制技术上，Wi-Fi 6采用了1024 QAM编码10-bit调制方案，与Wi-Fi 5中的8-bit 256 QAM调制相比，将每个符号的传输容量提高了25%，显著提升了每个有效负载中传输的数据量，可实现更高的吞吐量。

更高容量和效率：Wi-Fi 6上行和下行链路中采用了正交频分多址（OFDMA）技术，而不是Wi-Fi 5中的正交频分复用（OFDM），这样就能够用FDD取代TDD，还能实现特定信道内的资源单元分配，允许多达30个用户同时共享一个信道来减少延迟、提高容量和效率。同时，Wi-Fi 6子载波间隔减小至78.125kHz，仅为Wi-Fi 5间隔的25%，且符号比Wi-Fi 5长4倍，这些特性综合在一起使得Wi-Fi 6能够同时上传或下载多个数据包，工作更加高效。

更低的功耗：由于具有更高的数据传输速率，Wi-Fi与其他无线技术相比功耗也较高，这也限制了Wi-Fi的应用范围。为了解决这个问题，Wi-Fi 6新增了目标唤醒时间（Target Wake Time，TWT）功能，可根据实际需要决定唤醒时间，通过更灵活的电源管理调度令功耗最小化。

更大的覆盖范围：利用波束成形技术，Wi-Fi 6还可使接入点（AP）将信号定向传输到客户端，而不是向所有方向漫射。此举有利于扩大通信覆盖范围和提高吞吐量，与MU-MIMO配合后还可以对网络上多样化的设备连接进行优化。

扩展的频谱，扩展的应用空间

有了上面这些优势特性的加持，可以预见，Wi-Fi 6的应用空间也会大为扩展，催生出更多的新应用场景。不过，Wi-Fi 6的商用之旅想要一路畅通，还有一个很关键的“坎儿”需要迈过去。

随着人们对Wi-Fi无线互连需求的不断增长，网络拥塞似乎不可避免，这也会导致Wi-Fi通信的性能受限和QoS的降低。随着Wi-Fi应用版图的扩张、用户数据量的增加，这一挑战将日益严峻。

有效应对这一挑战，扩大频谱是根本性的解决方案。根据Wi-Fi联盟的报告，到2025年，想要满足峰值Wi-Fi使用需求，至少需要500MHz至1GHz的额外频谱，而这个数据的上限值可能高达1.3GHz到1.8GHz。

2020年4月，美国联邦通信委员会（FCC）批准将6GHz频段中的1.2GHz非授权频谱用于Wi-Fi，这在Wi-Fi标准发展史上可以说是一个里程碑，从此Wi-Fi终于可以跳出2.4GHz和5GHz频谱范围的限制，拥有一片“新天地”。

6GHz频段的Wi-Fi 6被称为Wi-Fi 6E，这意味着人们可以将那些更高速、高性能的任务迁移到这一扩展频谱中，不因其他“较慢”设备的影响而阻塞网络。这就让这一频段更为“干净”，也更适合那些大容量应用的密集部署。

同时，Wi-Fi 6E还可以将延迟拉低到2ms，这样就可以更好地支持VR/AR耳机、4K/8K流媒体、低延迟游戏、高速无线NAS等应用，甚至有望向工业等时间敏感型应用渗透，以取代成本更高且灵活性差的有线以太网解决方案。

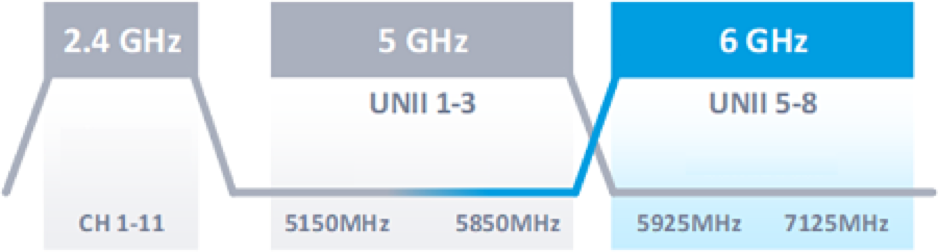

图2：Wi-Fi 6/6E和Wi-Fi 7的频段（图源：Qorvo）

可以说，采用新技术带来的全面性能提升，以及频谱扩展带来的应用空间的扩展，使得Wi-Fi这个“老标准”焕然一新，充满了活力，这给人一种感觉——你想象力所及之处，Wi-Fi 6的触角似乎都可以触达。

创新FEM解决方案助力Wi-Fi落地

当然，想让Wi-Fi 6/6E这一新标准顺利落地，想让现实与理想同样“丰满”，还需要大量的铺垫工作，特别是在技术上，与原先Wi-Fi配套的各类解决方案，都需要同步来一次升级。

比如说在Wi-Fi RF系统设计中很关键的前端模块（FEM），要想跟上Wi-Fi 6快速商用的步伐，就需要在以下方面进行优化：

• 小型化：FEM需要通过提高自身集成度，在紧凑的单一封装内实现更多功能，进而简化系统架构。

• 低成本：由于Wi-Fi 6/6E支持更多的频段，传统的窄带方案需要采用多个FEM，并通过开关元件进行切换，这势必会增加成本。因此找到一种能够简化设计、降低成本的解决方案，便成为刚需。

• 低功耗：在确保吞吐量和性能的同时，要降低系统整体的能耗，也要求进一步从FEM身上挖潜。

Qorvo推出的宽带低功耗QPF4730 Wi-Fi®6E低功耗前端模块，就是按照这样的标准打造的全新解决方案。

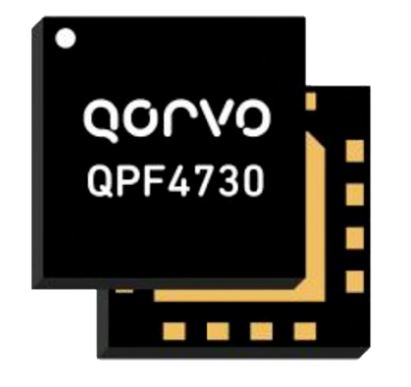

图3：QPF4730 Wi-Fi®6E低功耗前端模块（图源：Qorvo）

QPF4730在单一封装（3.0mm x 3.0mm）中，集成了5GHz至7GHz功率放大器（PA）、单刀双掷开关（SP2T），以及可旁路低噪声放大器（LNA），自身外形紧凑。高集成度又带来了系统设计的简化，因此能够尽可能减少PCB的占板面积。

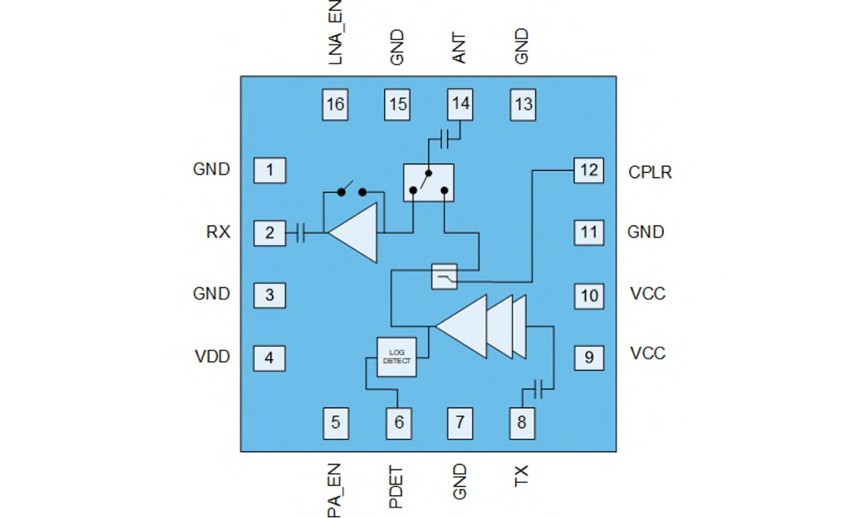

图4：QPF4730的功能框图（图源：Qorvo）

同时，与上文提到的传统窄带FEM方案不同，QPF4730的宽带特性使其可以在UNII5-8（5.1GHz至7.1GHz）的所有通道上运行，且无需任何逻辑切换，可以显著减少设计向Wi-Fi 6E升级时所需的PCB空间，也有助于提高Wi-Fi 6E整体系统的性能、容量和灵活性。

在低功耗性能方面，QPF4730采用了3.3V电源电压的功率放大器，可以节省功耗，同时保持高线性输出功率和吞吐量。

QPF4730 FEM还包括用于二次和三次谐波的芯级滤波装置，以及用于DBDC操作的2.4GHz抑制。它还提供宽带对数电压检测器，用于应用反馈。可以说，为了满足Wi-Fi 6/6E的全面升级，QPF4730也进行了全面的优化。

QPF4730 Wi-Fi®6E低功耗前端模块主要特性

• 频率范围：5.150GHz至7.125GHz

• POUT= +12.5dBm MCS11 HE160 -43dB动态EVM

• POUT= +15dBm MCS11 HE80 -43dB动态EVM

• POUT= +17dBm MCS9 VHT80/160 -43dB动态EVM

• POUT= +21.5dBm MCS0 VHT20频谱模板适应性

• 优化用于+3.3V工作电压

• Tx增益：30dB

• 1.9dB噪声系数

• Rx增益：14.5dB

• 旁路损耗：8.5dB

• Rx路径上具有254B 2.4GHz抑制

• 集成直流对数功率检测器

• 3.0mm x 3.0mm 16焊盘层压型封装

• 无卤、无铅、符合RoHS指令

本文小结

毋庸置疑，在未来万物互联的世界中，Wi-Fi作为一个主流的无线通信技术将占据着主流的地位。想要在这个领域布局和深耕，当下把握住Wi-Fi 6/6E技术升级和应用扩展的风口至关重要。在这个过程中，RF解决方案更是重中之重。

Qorvo推出的QPF4730 Wi-Fi®6E低功耗前端模块提高了Wi-Fi 6/6E架构的效率，能够有力地支持QoS、传输距离和吞吐量的提升，尽可能提高Wi-Fi 6/6E应用的用户容量，并充分利用了全部可用频谱。同时，它还在设计小型化、成本控制方面为客户提供更多的价值。可以确定，在我们向Wi-Fi 6/6E迈进的过程中，QPF4730将是一个不可多得的好伙伴。
