TDK推出通过最高安全等级认证的坚固耐用型交流滤波电容器

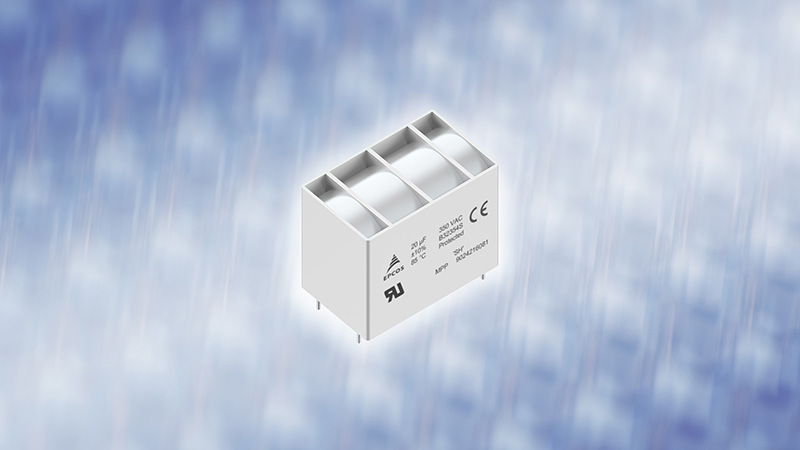

TDK集团(东京证券交易所代码:6762)推出新的交流滤波电容B32354S* 系列,为其面向交流滤波应用的爱普科斯(EPCOS) 金属化聚丙烯薄膜 (MKP) 电容器产品组合再添新锐。电容采用4引脚设计,引脚间距为52.5 mm,额定电压为275 VAC或350 VAC,电容范围为10 μF至40 μF,最高工作温度 85 °C。


新交流薄膜电容器具有尺寸紧凑、交流负载能力高和耐压能力适合等特点,即使在高湿度等恶劣工况下也能可靠运行。可以通过IEC 60384-14:2013/AMD1:2016 标准的 THB测试(III级测试 B),测试条件是:85°C/85%RH/1000H/加额定电压,

新系列电容通过IEC 61071认证,预期使用寿命≥100,000 小时,故障率低至5 FIT。因为内部的安全装置设计, 新系列电容满足最高的 安全标准(10,000AFC)并且通过UL 810和CE认证。此外,其外壳和灌封材料的阻燃等级为UL 94 V-0。

新系列薄膜电容器坚固耐用,典型应用包括各种要求严苛的滤波应用,如马达驱动器、不间断电源 (UPS) 和光伏逆变器的输出滤波。

特性和应用

主要应用

马达驱动器、不间断电源 (UPS) 和光伏逆变器输出滤波

主要特点和优势

通过最高安全标准UL 810 (10,000 AFC) 的认证

具有UL 94 V-0阻燃等级,并获得CE和IEC 60384-14:2013标准认证

预期使用寿命≥100,000小时,符合IEC 61071标准

低故障率:<5 FIT

紧凑型设计

能耐受高湿度环境

关键数据

型号

额定电压 VRMS

[V AC]

额定电压 VNDC

[V DC]

电容

[μF]

尺寸

[mm]

B32354S2106K010


275

400

10

25,5 x 32,0 x 57,5

B32354S2156K010

275


400

15

28,0 x 35,0 x 57,5

B32354S2206K010

275


400

20

30,0 x 38,0 x 57,5

B32354S2256K010

275


400

25

35,0 x 45,0 x 57,5

B32354S2306K010

275


400

30

40,0 x 50,0 x 57,5

B32354S2356K010

275


400

35

40,0 x 50,0 x 57,5

B32354S2406K010

275


400

40

40,0 x 50,0 x 57,5

B32354S3106K010

350

500

10

28,0 x 35,0 x 57,5

B32354S3156K010

350

500

15

35,0 x 45,0 x 57,5

B32354S3206K010

350

500

20

35,0 x 45,0 x 57,5

B32354S3256K010

350

500

25

40,0 x 50,0 x 57,5

B32354S3306K010

350

500

30

45,0 x 50,0 x 57,5

B32354S3356K010

350

500

35

50,0 x 55,0 x 57,5

B32354S3406K010

350

500

40

50,0 x 55,0 x 57,5

如需了解该产品的更多信息,请访问http://www.tdk-electronics.tdk.com/ac_capacitors.
