东芝推出新款步进电机驱动IC,有助于节省电路板空间

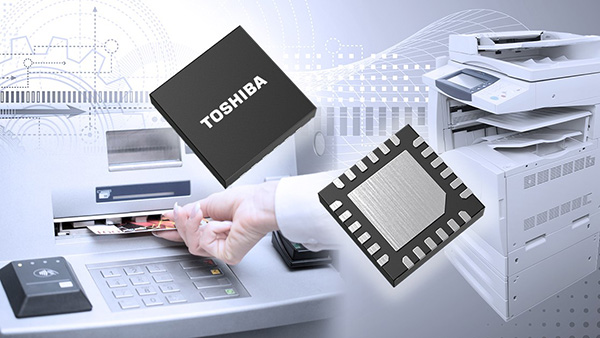

东芝电子元件及存储装置株式会社(“东芝”)宣布,推出其步进电机驱动IC产品线的新成员“TB67S549FTG”。这是一款采用小型封装的步进电机驱动IC,内置恒流控制功能,无需借助外部电路元件。新款驱动IC有助于节省电路板空间,适用于办公自动化和金融设备等工业设备。该产品于今日开始出货。


TB67S549FTG的输出功率晶体管采用东芝的DMOS FET[1],绝对最大额定电机输出电压为40V,绝对最大额定电机输出电流为1.5A[2]。该产品采用QFN24封装,与采用QFN32封装的东芝现行产品TB67S539FTG相比,贴装面积缩小了36%左右。这有助于节省电路板空间。

此外,这款新驱动内置恒流电机控制所需的电流检测部件,电荷泵电路无需外部电容器。这样将减少外部电路元件,进而节省电路板空间。

TB67S549FTG支持4.5V至33V的电机供电电压,睡眠模式下电流消耗为1μA,可广泛应用于12V/24V供电应用。

东芝将继续开发适用于多类应用的产品,提供有助于简化用户设计、节约电路板面积并降低总成本的整体解决方案。

应用:

- 打印机

- 多功能打印机(MFP)

- 自动取款机(ATM)

- 外币兑换机

- 监控摄像头

- 投影仪

特性:

- 小型QFN24封装:4.0mm×4.0mm(典型值)

- 恒流电机控制无需外部电流检测电阻。

- 电荷泵电路无需外接电容。

- 低功耗:睡眠模式IM1=1μA(最大值)

主要规格:

(除非另有说明,Ta=25℃)

器件型号

TB67S549FTG

工作电压范围

电机电源VM(V)

@Ta=-20℃至85℃

4.5至33

绝对最大额定值

电机输出电压VOUT(V)

40

电机输出电流IOUT(A)

1.5

支持的电机类型

双极步进电机

漏极和源极之间的输出晶体管导通电阻(高边+低边)RON(D-S)典型值(Ω)

@VM=24V,Tj=25℃,IOUT=2.0A

1.2

功耗IM1最大值(μA)

@休眠模式

1

安全功能

过流检测、热关断、欠压锁定

封装

名称

QFN24

尺寸典型值(mm)

4.0×4.0

库存查询与购买

在线购买

注:

[1] 双扩散型MOSFET

[2] 驱动电机的实际电流受环境温度、供电电压和其他工作条件制约。

如需了解相关新产品的更多信息,请访问以下网址:

TB67S549FTG

https://toshiba-semicon-storage.com/cn/semiconductor/product/intelligent-power-ics/detail.TB67S549FTG.html

如需了解相关东芝步进电机驱动IC的更多信息,请访问以下网址:

步进电机驱动IC

https://toshiba-semicon-storage.com/cn/semiconductor/product/motor-driver-ics/stepping-motor-driver-ics.html

如需了解相关新产品在线分销商网站的供货情况,请访问以下网址:

TC78B011FTG

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TB67S549FTG.html

*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。

*本文档中的产品价格和规格、服务内容和联系方式等信息,在公告之日仍为最新信息,但如有变更,恕不另行通知。
