东芝推出超低电容TVS二极管,可保护物联网设备高频天线免受ESD侵扰

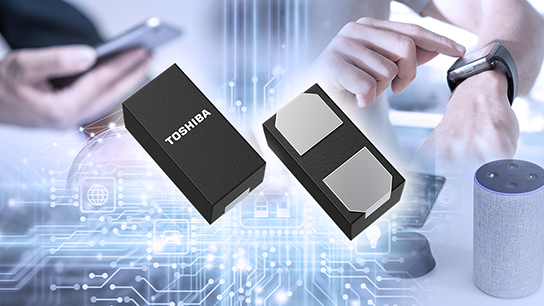

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出一款用于高频天线的超低电容TVS二极管---“DF2B6M4BSL”。该二极管能够保护半导体和其他电子元件免受静电与噪声的影响,同时抑制信号劣化。该产品于今日开始支持批量出货。


Wi-Fi®等无线电通信中使用的高频天线需要通过抑制高谐波失真,来保护其内部的电子元件。DF2B6M4BSL的总电容仅为0.15pF(最大值),是东芝当前所能提供的最小电容,较东芝的现有产品DF2B6M4ASL降低了大约25%。新款TVS二极管凭借超低电容抑制高谐波失真,同时降低了对元件产生影响的静电与噪声。

高频天线有时会使用ESD抑制器,其可用DF2B6M4BSL来取代。TVS二极管比ESD抑制器具有更高的保护性能,并且可以降低静电电压。

除了有助于增强高频天线的可靠性以外,DF2B6M4BSL也适用于信号线路的ESD防护。

应用:

- IOT和移动设备等电子设备高频天线与高速信号线路的ESD防护

特性:

- 总电容低:Ct=0.12pF(典型值)/0.15pF(最大值)@VR=0V,f=1MHz

- 低谐波失真特性

f=2.4GHz,20dBm输入条件

二次谐波:-65.5dBm(参考值)

三次谐波:-54.4dBm(参考值)

f=5.0GHz,20dBm输入条件

二次谐波:-64.7dBm(参考值)

三次谐波:-55.5dBm(参考值)

- 低Vpeak电压:VCL-max-peak=215V(参考值)@IEC61000-4-2(接触),+8kV输入

主要规格:

(@Ta=25℃)

器件型号

DF2B6M4BSL

封装

SL2

绝对最大

额定值

静电放电电压

IEC61000-4-2)(接触)

VESDkV

@IEC61000-4-2

±8

工作峰值反向电压VRWM最大值(V

5.5

保持电压VHV

@It11mA

最小值

5.6

最大值

8.0

总电容Ct典型值(pF

@VR0Vf1MHz

典型值

0.12

最大值

0.15

谐波失真

参考值(dBm

@f2.4GHz20dBm输入

二次

-65.5

三次

-54.4

@f5.0GHz20dBm输入

二次

-64.7

三次

-55.5

VCL-max-peak参考值(V

@IEC61000-4-2(接触),+8kV输入

215

库存查询与购买

在线购买

如需了解相关新产品的更多信息,请访问以下网址:

DF2B6M4BSL

https://toshiba-semicon-storage.com/cn/semiconductor/product/intelligent-power-ics/detail.DF2B6M4BSL.html

如需了解相关东芝TVS二极管(ESD保护二极管)产品线的更多信息,请访问以下网址:

TVS二极管(ESD保护二极管)

https://toshiba-semicon-storage.com/cn/semiconductor/product/diodes/tvs-diodes-esd-protection-diodes.html

如需了解相关新产品在线分销商网站的供货情况,请访问以下网址:

DF2B6M4BSL

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.DF2B6M4BSL.html

*Wi-Fi是Wi-Fi联盟的注册商标。

*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。

*本文档中的产品价格和规格、服务内容和联系方式等信息,在公告之日仍为最新信息,但如有变更,恕不另行通知。

关于东芝电子元件及存储装置株式会社

东芝电子元件及存储装置株式会社是先进的半导体和存储解决方案的领先供应商,公司累积了半个多世纪的经验和创新,为客户和合作伙伴提供分立半导体、系统LSI和HDD领域的杰出解决方案。

公司23,100名员工遍布世界各地,致力于实现产品价值的最大化,东芝电子元件及存储装置株式会社十分注重与客户的密切协作,旨在促进价值共创,共同开拓新市场,公司现已拥有超过7,110亿日元(62亿美元)的年销售额,期待为世界各地的人们建设更美好的未来并做出贡献。

如需了解有关东芝电子元件及存储装置株式会社的更多信息,请访问以下网址:https://toshiba-semicon-storage.com
